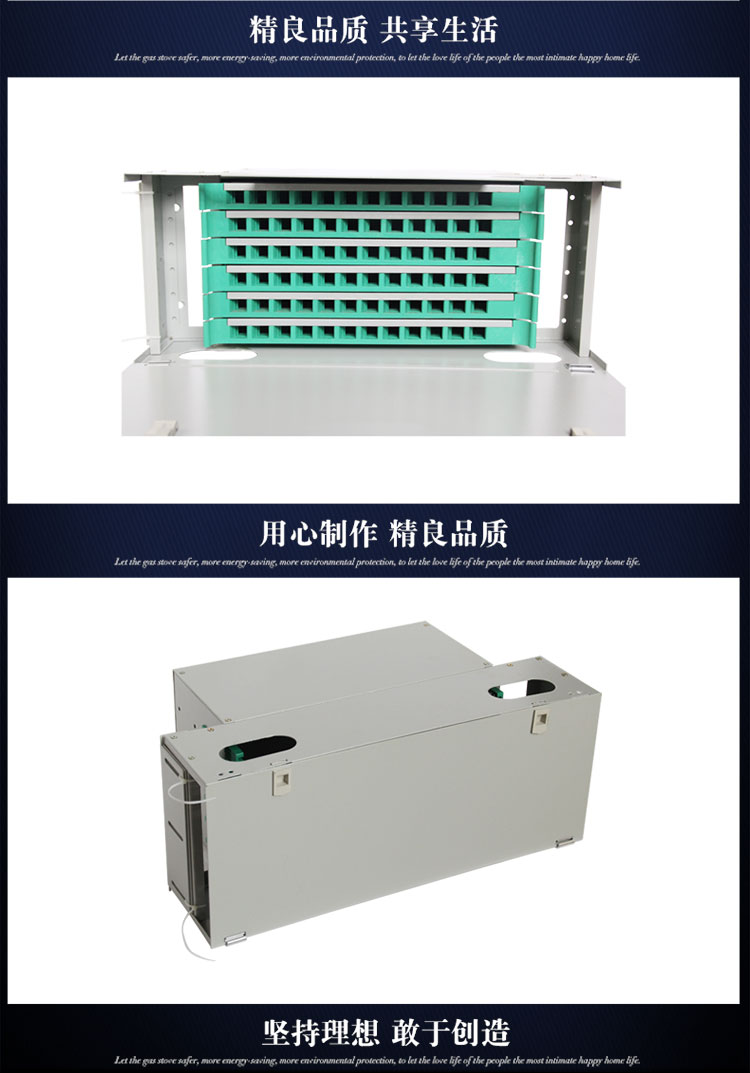

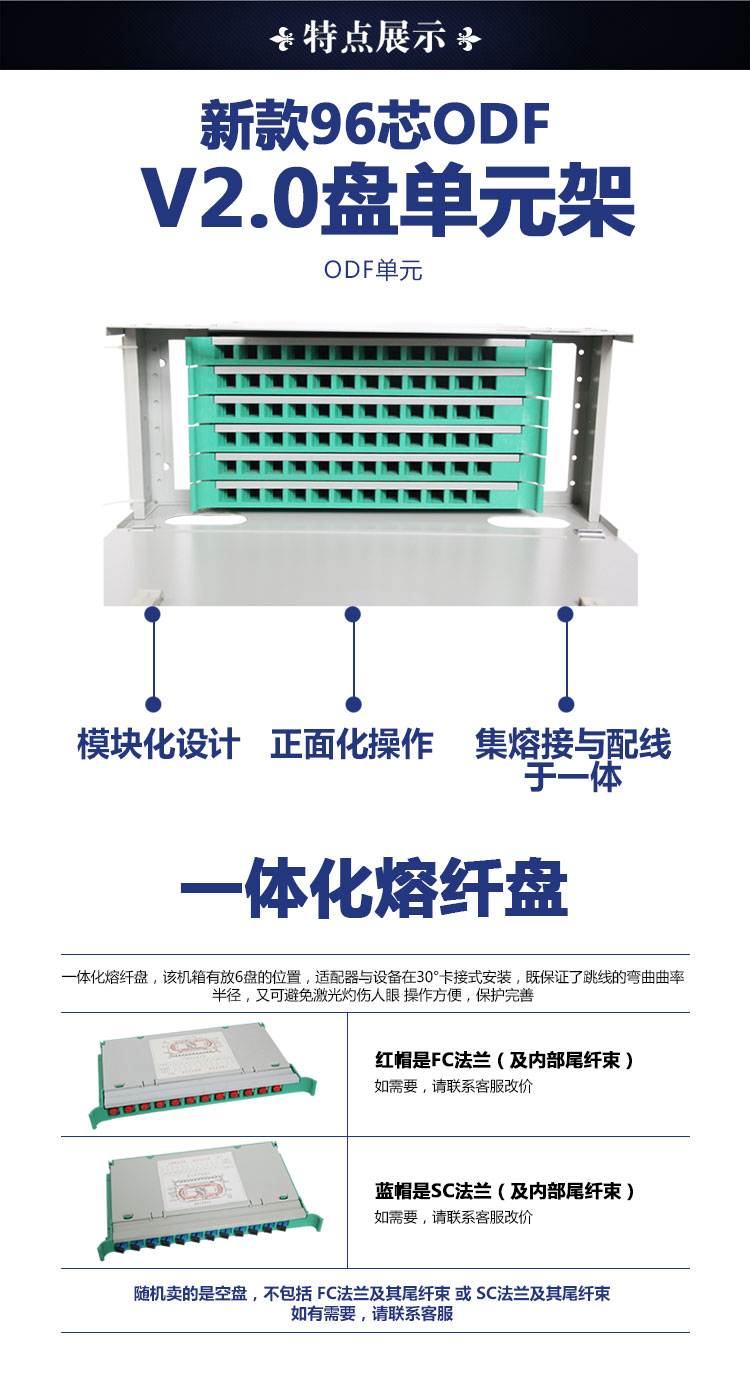

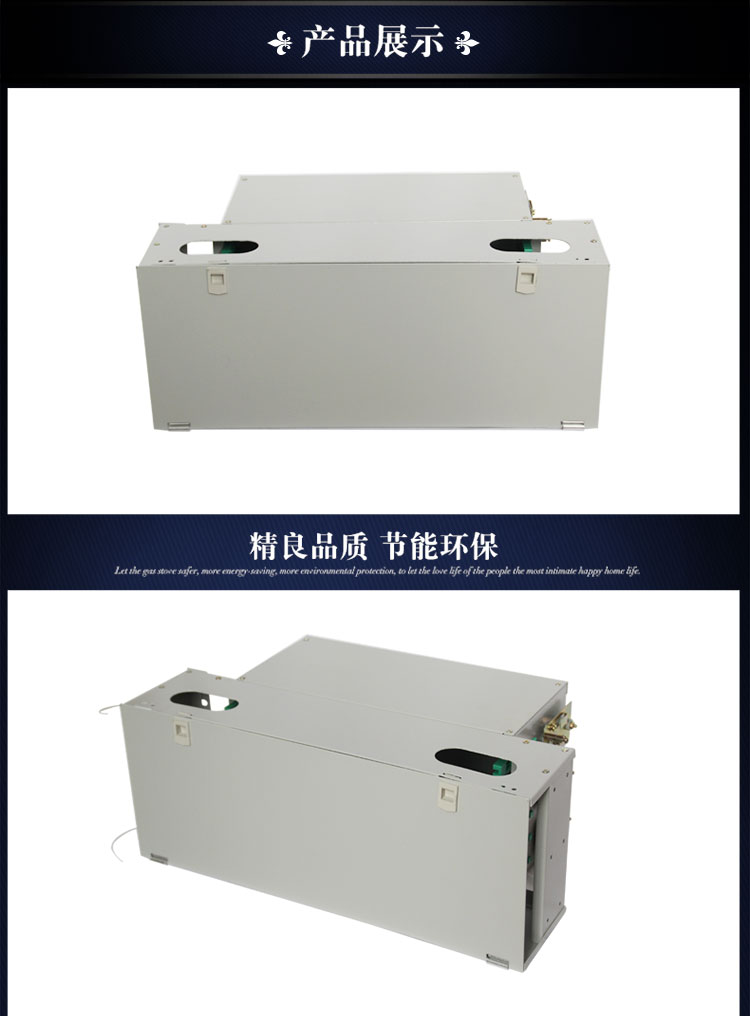

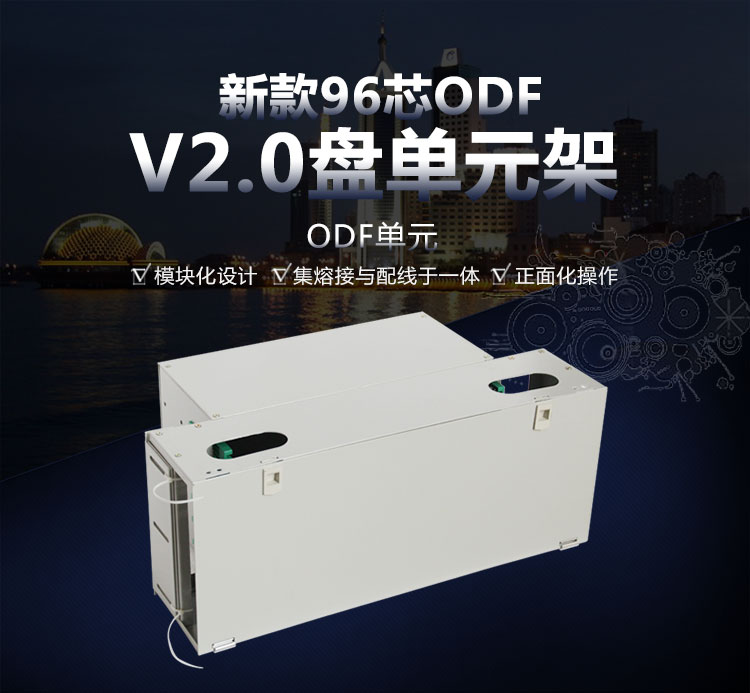

V2.0盘 96芯ODF 光纤配线架理线架 光纤单元体

V2.0盘 96芯ODF 光纤配线架理线架 光纤单元体 光纤配线单元就在世纪瑞达 光通信产品加工定制 免费打标
订购热线:18630895457
立即咨询

ODF配线架

.ODF(Optical Distribution Frame)光纤配线架是专为光纤通信机房设计的光纤配线设备,具有光缆固定和保护功能光缆终接功能、调线功能,是信息机房中不可或缺的部分。

产生背景

过去光通信建设中使用的光缆通常为几芯至几十芯,光纤配线架的容量一般都在100芯以下,这些光纤配线架越来越表现出尾纤存储容量较小、调配连接操作不便、功能较少、结构简单等缺点。现在光通信已经在长途干线和本地网中继传输中得到广泛应用,光纤化也已成为接入网的发展方向。各地在新的光纤网建设中,都尽量选用大芯数光缆,这样就对光纤配线架的容量、功能和结构等提出了更高的要求。

主要功能

ODF可以对光缆纤芯和尾纤起到保护功能。

既可单独装配成光纤配线架,也可与数字配线单元、音频配线单元同装在一个机柜/架内。构成综合配线架。该设备配置灵活、安装使用简单、容易维护、便于管理、是光纤通信光缆网络终端,或中继点实现排纤、跳纤光缆熔接及接入必不可少的设备。

应用领域

综合布线系统中,配线架适用于设备间的水平布线或设备端接,以及集中点的互配端接。 坚固及易于安装的设计,减少安装与操作费用,较大的正面标识空间方便端口识别,便于管理,符合19"机架安装标准。

它是光传输系统中一个重要的配套设备,主要用于光缆终端的光纤熔接、光连接器安装、光路的调接、多余尾纤的存储及光缆的保护等,它对于光纤通信网络安全运行和灵活使用有着重要的作用。

基本类型

光纤配线架根据结构的不同可分为壁挂式和机架式。壁挂式光纤配线架可直接固定于墙体上,一般为箱体结构,适用于光缆条数和光纤芯数都较小的场所。机架式光纤配线架可直接安装在标准机柜中,适用于较大规模的光纤网络。

机架式配线架又分为两种,一种是固定配置的配线架,光纤耦合器被直接固定在机箱上;另一种采用模块化设计,用户可根据光缆的数量和规格选择相对应的模块,便于网络的调整和扩展。

设备特点

标准单元尺寸

19英寸宽度,既可装入配线架机柜,也可该做壁挂安装。

工艺精良

结构件采用加厚镀锌钝化处理冷轧钢板和表面喷涂工艺,光纤分配盘采用掺杂阻燃材料的塑料材质,轻便灵活,又结实耐用。大径盘绕环设计使尾纤和跳纤的曲率半径每处都保持在40mm以上。

既可单独装配成光纤配线架,也可与数字配线单元、音频配线单元同装在一个机柜/架内构成综合配线架。具有光缆引入、固定和保护功能,光缆终端与尾纤熔接功能,调线功能和跳纤存储,光缆纤芯和尾纤的存储和保护功能等。

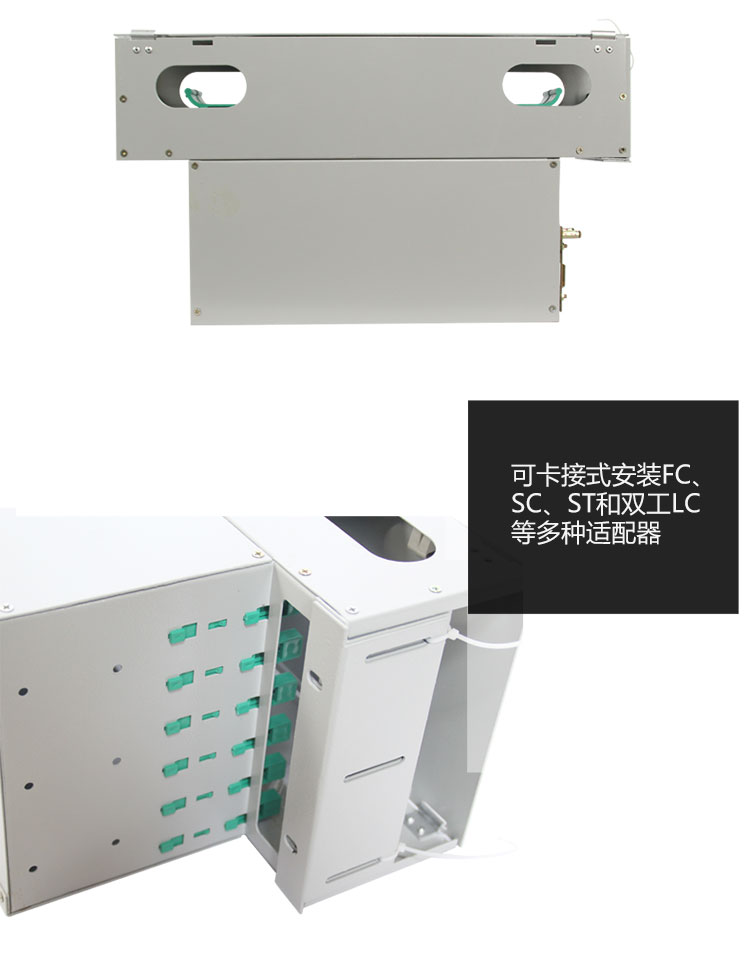

抽屉式结构

配线箱内采用抽屉式结构,操作时可抽出,完毕后放回。

常用规格

1.12口ODF单元

2.24口ODF单元

3.36口ODF单元

4.48口ODF单元

5.72口ODF单元

光纤ODF配线架

采用镀锌处理冷轧钢板和表面喷涂的工艺,光纤分配盘采用掺杂阻烯材料的喷缩材质,轻便灵活,又结实耐用,具有光缆引入,固定和保护功能,光缆终端与尾纤熔接功能,用户可根据实际需求选配单元数量或法兰盘数量.

产品规格:光纤ODF配线架12芯/24芯/48芯/72芯/96芯/144芯

实际上ODF配线架应该归类到终端盒一类,而不是归类到配线架一类。

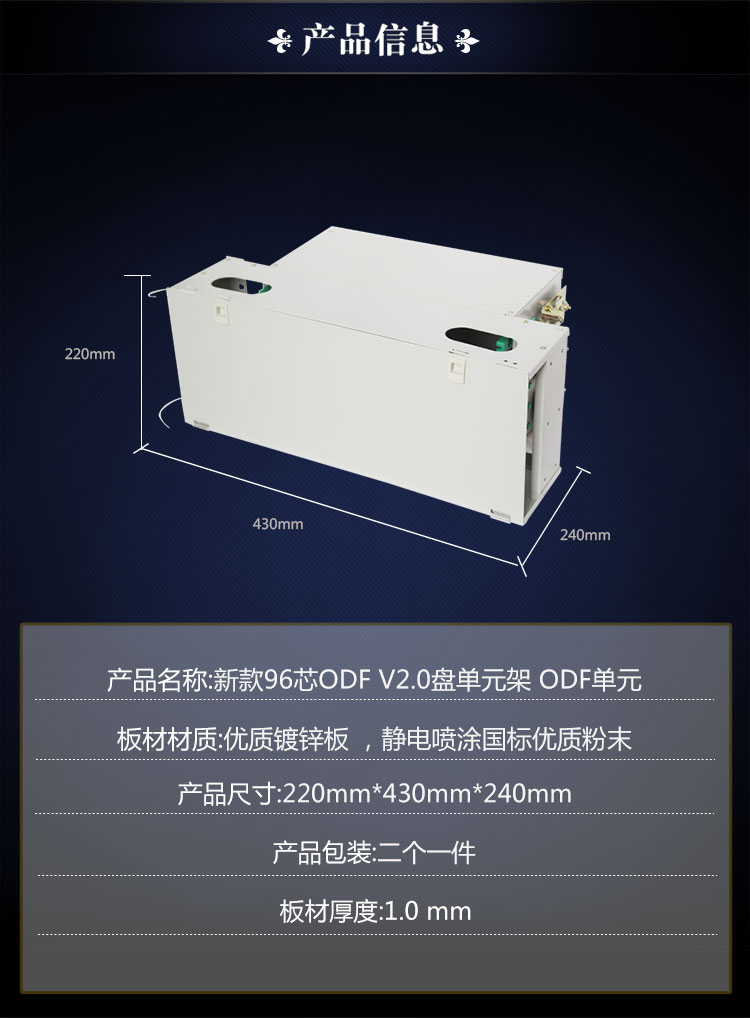

20-0DF-96芯_01

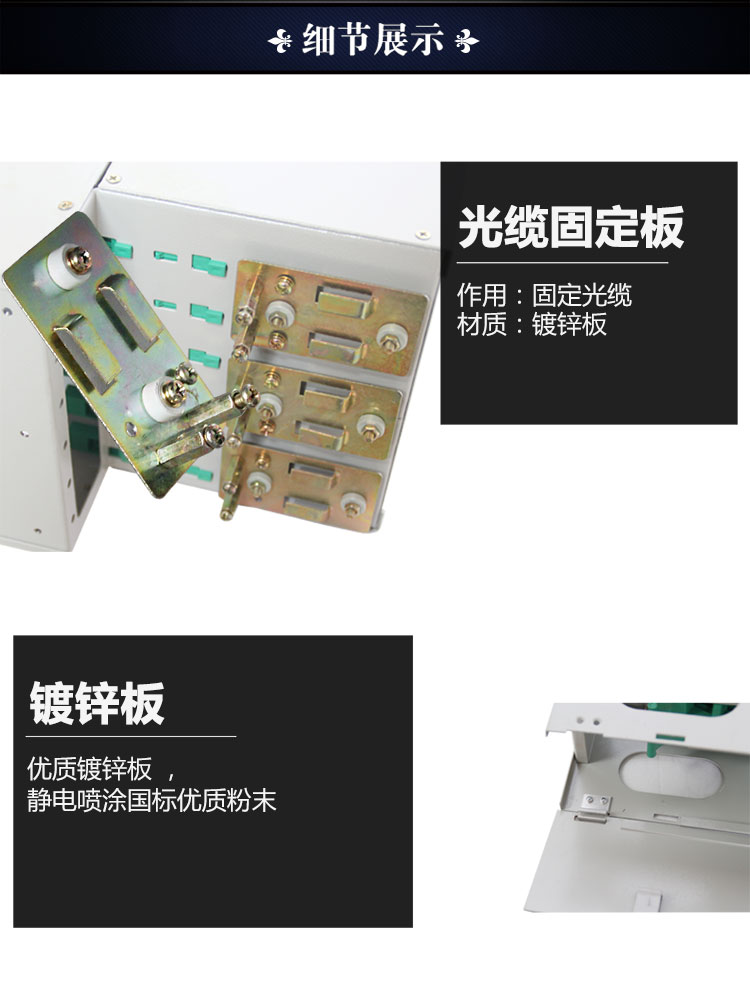

20-0DF-96芯_02

20-0DF-96芯_03

20-0DF-96芯_04

20-0DF-96芯_05

20-0DF-96芯_06

20-0DF-96芯_07

20-0DF-96芯_08

20-0DF-96芯_09
