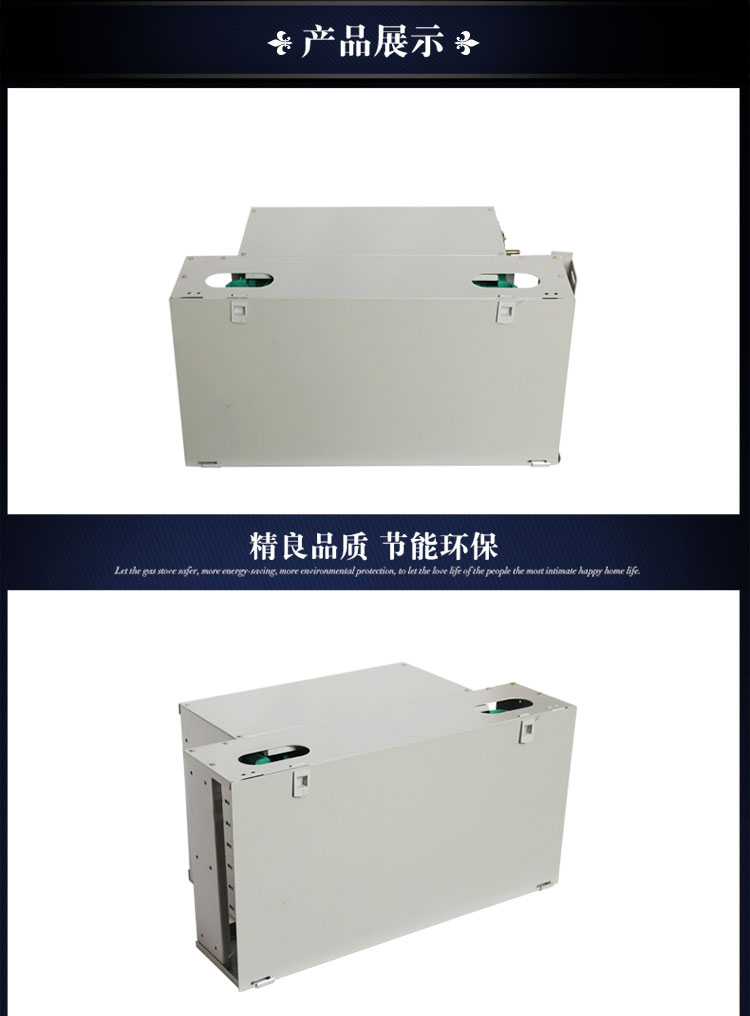

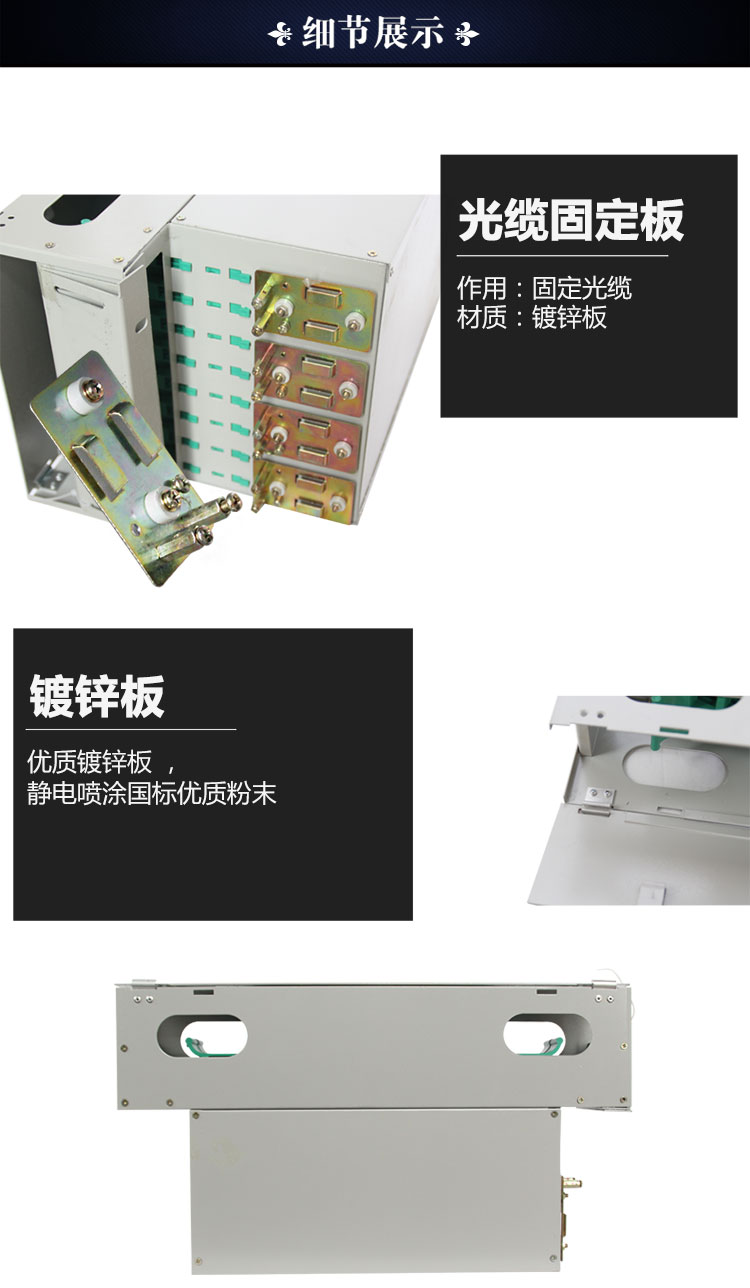

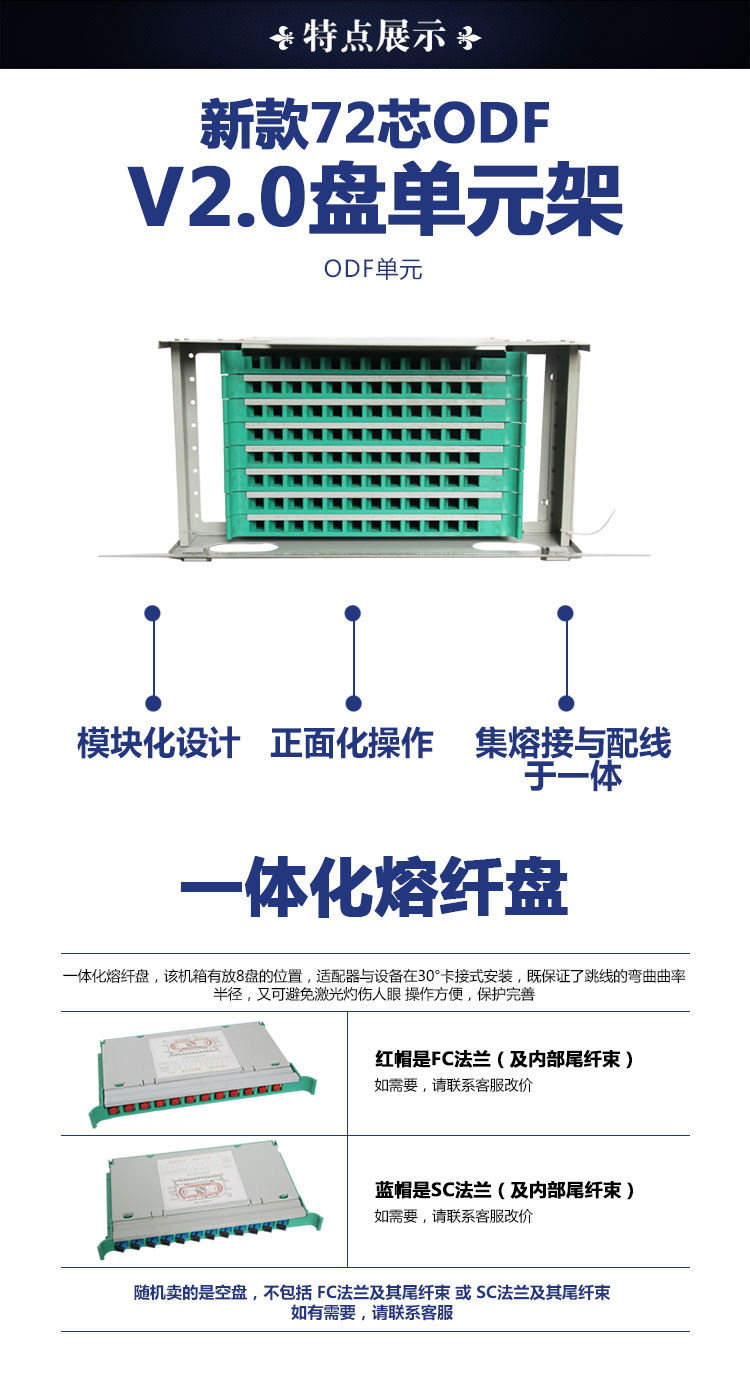

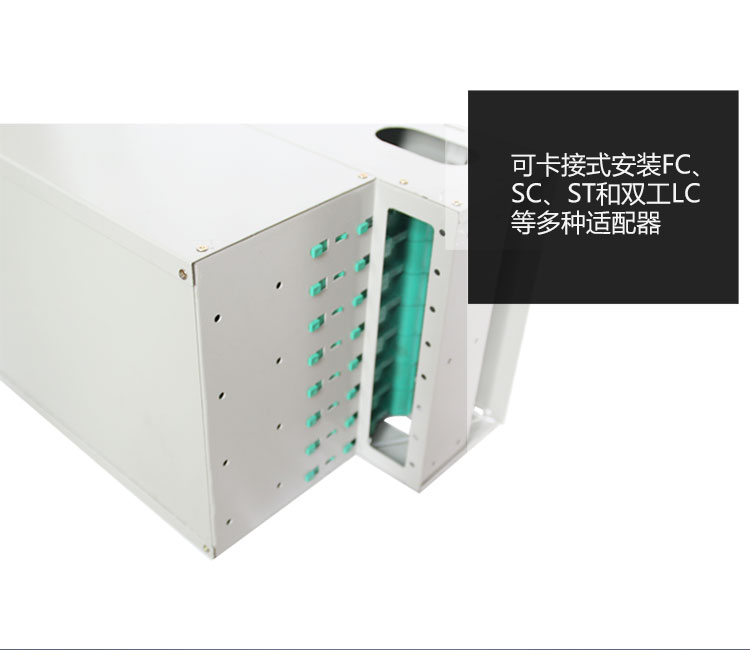

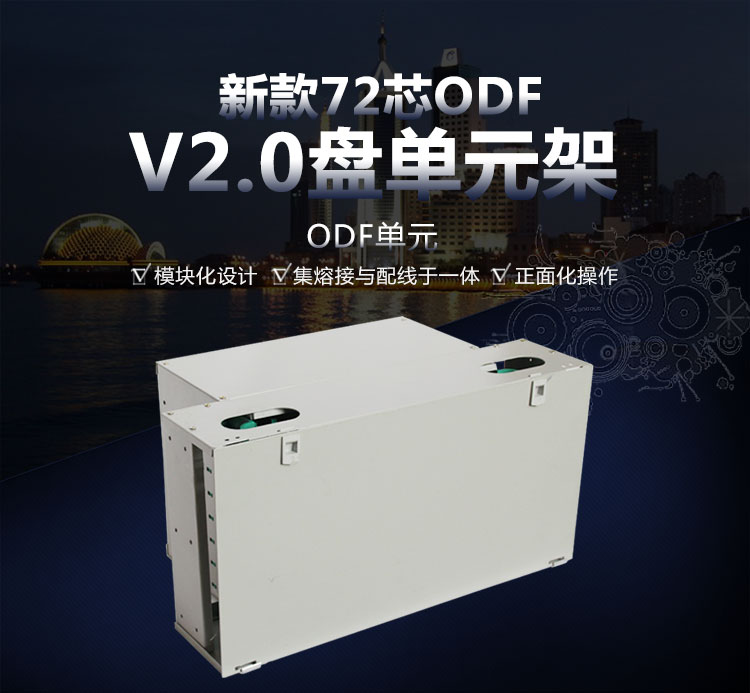

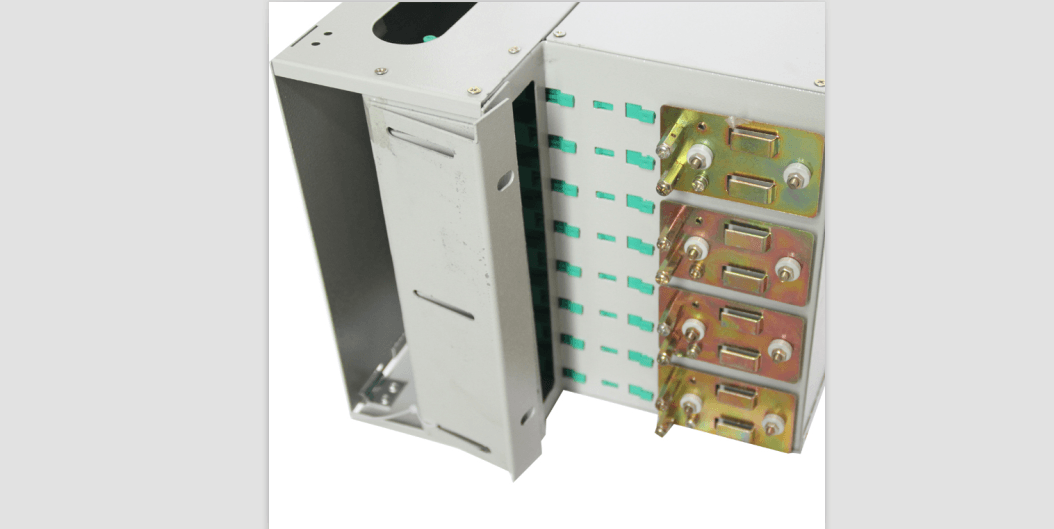

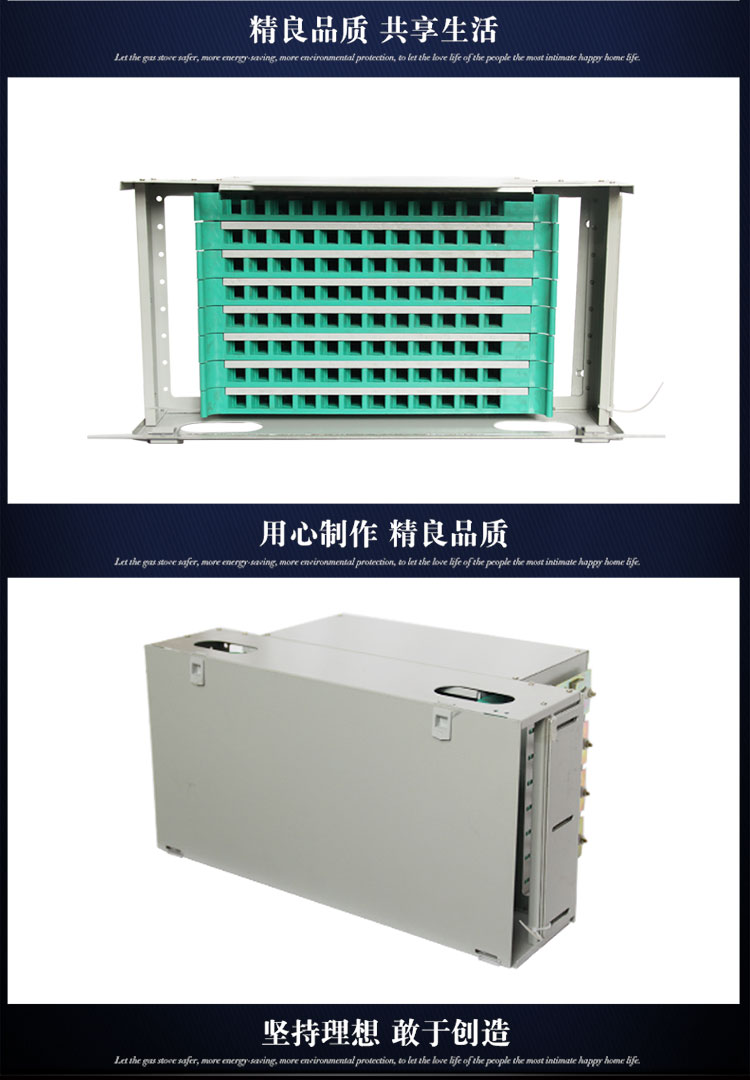

V2.0盘光纤配线单元 ODF72芯单元箱单元体

V2.0盘光纤配线单元 ODF72芯单元箱单元体，光纤配线专业定制，专业厂家代加工生产品质保障，咨询热线：400-606-1383

订购热线：18630895457

产品详情

ODF配线架

.ODF(Optical Distribution Frame)光纤配线架是专为光纤通信机房设计的光纤配线设备，具有光缆固定和保护功能光缆终接功能、调线功能，是信息机房中不可或缺的部分。

产生背景

过去光通信建设中使用的光缆通常为几芯至几十芯，光纤配线架的容量一般都在100芯以下，这些光纤配线架越来越表现出尾纤存储容量较小、调配连接操作不便、功能较少、结构简单等缺点。现在光通信已经在长途干线和本地网中继传输中得到广泛应用，光纤化也已成为接入网的发展方向。各地在新的光纤网建设中，都尽量选用大芯数光缆，这样就对光纤配线架的容量、功能和结构等提出了更高的要求。

主要功能

ODF可以对光缆纤芯和尾纤起到保护功能。

既可单独装配成光纤配线架，也可与数字配线单元、音频配线单元同装在一个机柜/架内。构成综合配线架。该设备配置灵活、安装使用简单、容易维护、便于管理、是光纤通信光缆网络终端，或中继点实现排纤、跳纤光缆熔接及接入必不可少的设备。

应用领域

综合布线系统中，配线架适用于设备间的水平布线或设备端接，以及集中点的互配端接。坚固及易于安装的设计，减少安装与操作费用，较大的正面标识空间方便端口识别，便于管理，符合19"机架安装标准。

它是光传输系统中一个重要的配套设备，主要用于光缆终端的光纤熔接、光连接器安装、光路的调接、多余尾纤的存储及光缆的保护等，它对于光纤通信网络安全运行和灵活使用有着重要的作用。

基本类型

光纤配线架根据结构的不同可分为壁挂式和机架式。壁挂式光纤配线架可直接固定于墙体上，一般为箱体结构，适用于光缆条数和光纤芯数都较小的场所。机架式光纤配线架可直接安装在标准机柜中，适用于较大规模的光纤网络。

机架式配线架又分为两种，一种是固定配置的配线架，光纤耦合器被直接固定在机箱上；另一种采用模块化设计，用户可根据光缆的数量和规格选择相对应的模块，便于网络的调整和扩展。

设备特点

标准单元尺寸

19英寸宽度，既可装入配线架机柜，也可该做壁挂安装。
