【世纪瑞达】光纤熔接机熔接过程

返回列表 来源:世纪瑞达 查看手机网址
扫一扫!【世纪瑞达】光纤熔接机熔接过程扫一扫!
浏览:- 发布日期:2017-06-02 13:43:54【

光纤在人们日常生活中无处不在,然而生活中人们却不是非常了解它,可能最熟悉的就是道路旁立着的光缆交接箱吧!今天再和大家谈一点深奥的话题,那就是光缆的熔接过程。光纤熔接是光纤传输系统中工程量最大、技术要求最复杂的重要工序,其质量好坏直接影响光纤线路的传输质量和可靠性。那么到底应该如何熔接光缆呢?世纪瑞达带你一起来看看!

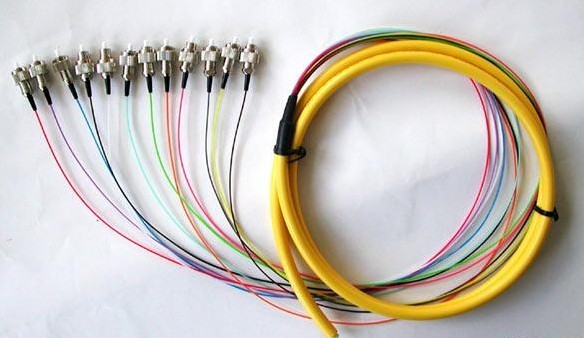

光纤尾纤束



光缆的熔接过程

第一步,开剥光缆,并将光缆固定到接续盒内。在固定多束管层式光缆时由于要分层盘纤,各束管应依序放置,以免缠绞。将光缆穿入接续盒,固定钢丝时一定要压紧,不能有松动。否则,有可能造成光缆打滚纤芯。注意不要伤到管束,开剥长度取取1米左右,用卫生纸将油膏擦拭干净。

第二步,将光纤穿过热缩管。将不同管束、不同颜色的光纤分开,穿过热缩套管。剥去涂抹层的光缆很脆弱使用热缩套管,可以保护光纤接头。

第三步,打开熔接机电源,选择合适的熔接方式。光纤熔接机的供电电源有直流和交流两种,要根据供电电流的种类来合理开关。每次使用熔接机前,应使熔接机在熔接环境中放置至少15分钟。根据光纤类型设置熔接参数、预放电时间、时间及主放电时间、主放电时间等。如没有特殊情况,一般选择用自动熔接程序。在使用中和使用后要及时去除熔接机中的粉尘和光纤碎末。

第四步,制作光纤端面。光纤端面制作的好坏将直接影响接续质量,所以在熔接前一定要做好合格的端面。

第五步,裸纤的清洁 。将棉花撕成面平整的小块,粘少许酒精,夹住已经剥覆的光纤,顺光纤轴向擦拭,用力要适度,每次要使用棉花的不同部位和层面,这样即可以提高棉花利用率。

第六步,裸纤的切割。首先清洁切刀和调整切刀位置,切刀的摆放要平稳,切割时,动作要自然,平稳,勿重,勿轻。避免断纤、斜角、毛刺及裂痕等不良端面产生。

第七步,放置光纤。将光纤放在光纤熔接机的V形槽中,小心压上光纤压板和光纤夹具,要根据光纤切割长度设置光纤在压板中的位置,关上防风罩,按熔接键就可以自动完成熔接,在光纤熔接机显示屏上会显示估算的损耗值。

第八步,移出光纤用熔接机加热炉热缩热缩套管。

第九步,盘纤并固定。科学的盘纤方法可以使光纤布局合理、附加损耗小,经得住时间和恶劣环境得考验,可以避免因积压造成得断纤现象。在盘纤时,盘纤得半径越大,弧度越大整个线路的损耗就越小。所以,一定要保持一定半径,使激光在纤芯中传输时,避免产生一些不必要的损耗。

第十步,密封接续盒。野外接续盒一定要密封好。如果,接续盒进水,由于光纤以及光纤熔接点长期浸泡在水中,可能会导致光纤衰减增大。

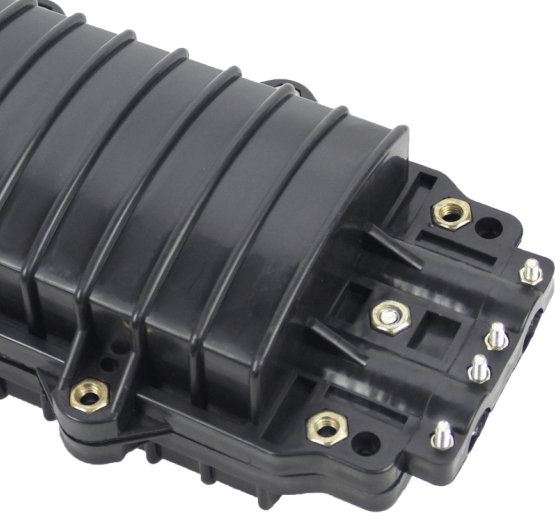

接续盒


以上就是光缆熔接的整个过程,光缆熔接是一个复杂而又精细的程序希望这篇内容可以帮到各位通信人,在此要植入一条广告,不要忘记世纪瑞达是专业通信厂家哦!分纤箱、交接箱、配线柜还有接续盒等你来定制。
